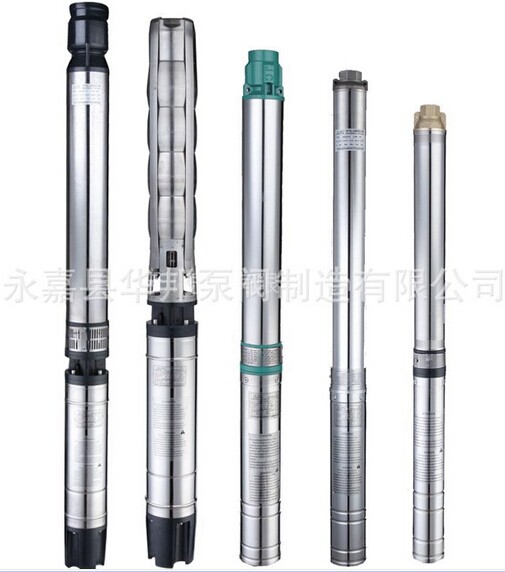

华邦QJ深井潜水泵产品概述

      QJ深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ深井潜水泵产品特点

1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

QJ深井潜水泵结构说明
1．QJ型潜水电泵机组由：水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或单键筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵采用闸阀控制。
2．潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3．高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。
4．潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5．潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2～3层，外面包上2～3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎)以防渗水。
6．电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7．电机上端有一个注水孑L，有一个放气孔，下部有一个放水孔。
8．电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，承爱水泵的上下轴向力。

QJ深井潜水泵的运行、维护、保养

1.电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。

2，应用阀门调节流量、扬程，不得超载运行。有下列情况之一应立即停止运行：

a、额定电压吋电流超过额定值：

b、额定扬程下，流量较正常情况下降低较大；

c、绝缘屯阻低于0.5兆欧；

e、动水位降至泵吸入口吋：

d、电器设备及电路不合规定时；

f、电泵有突然声响或较大的震动时：

g、保护开关频繁跳闸时。

3，要经常不断的观察仪表，检査电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。

4，每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。

5，电泵的起吊与装卸：

a 拆开电缆，断离电源；

b 用安装工具逐歩拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将浆吊出井外。（在吊拆过程屮，发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸）；

c 拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆：

d 取出联轴器上锁圈，拧下同定螺钉，拆卜连接螺检，使电机、水泵分离;

e 放出电机内充水：

f 水泵的拆卸：

用拆装扳手，卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳、止回阀等。g 电机拆卸：依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下卜.导轴承座、定了等。6,电泵的装配：装配前检査淸洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大纹联接处要涂铅油。<1>电机的装配次序：定子组装一下导轴承座组装一转子组装一推力盘一左扣蟝母一止推轴承组装一底座组装一上3轴承座组装一骨架油封一连接座。调整螺柱，使电机轴伸符合规定的要求。然后上好调压膜、调压弹簧及盖。<2>水泵的装配：将轴和进水节同定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮,……这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同3〜3，5毫米垫片3〜4处，然后均匀I：好拉筋螺母，装卜一联轴器、泵轴、匕好固定蟝栓以及锁圈，用拆装简将时轮、锥形套固定 ' 在泵轴上，再装上导流壳，叶轮……这样依次装完上导流壳等。泵装好后松开拉筋螺母，取出垫片，再把拉筋螺母均匀上紧，然后从联轴器处转动电泵，转动必须均匀。〈3>机组总装，如前所述。

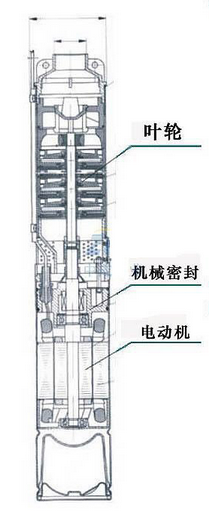

QJ深井潜水泵结构图

性能参数



型号	扬程参考  使用范围  （M）	电机功率  （KW）	额定电流  （A）	出水管直径  （寸）
150QJ10-50/7	40-55	3	7.9	2
150QJ10-100/14	80-110	5.5	13.7
150QJ10-150/21	120-170	7.5	18.5
150QJ20-24/4	19-29	3	7.90
150QJ20-30/5	24-36	3	7.90
150QJ20-36/6	29-43	4	10.26
150QJ20-42/7	34-50	4	10.26
150QJ20-48/8	38-58	5.5	13.74
150QJ20-54/9	43-65	5.5	13.74
150QJ20-60/10	48-72	7.5	18.5
150QJ20-66/11	53-79	7.5	18.5
150QJ20-72/12	58-76	7.5	18.5
150QJ20-78/13	62-94	7.5	18.5
150QJ20-84/14	67-101	9.2	22.12
150QJ20-90/15	72-108	9.2	22.12
150QJ20-96/16	77-115	9.2	22.12
150QJ20-102/17	82-122	11	26.28
150QJ20-108/18	86-130	11	26.28
150QJ20-114/19	91-137	11	26.28
150QJ20-120/20	96-144	13	30.87
150QJ20-126/21	101-151	13	30.87
150QJ20-132/22	106-158	13	30.87
150QJ20-138/23	110-166	13	30.87
150QJ20-144/24	115-173	15	35.62
150QJ20-150/25	120-180	15	35.62
150QJ20-156/26	125-187	15	35.62
150QJ20-162/27	130-194	15	35.62
200QJ20-40/3	35-45	4	10.1
200QJ20-54/4	45-58	5.5	13.6
200QJ20-67-5	58-72	7.5	18
200QJ20-81/6	72-86	7.5	18
200QJ20-93/7	86-98	9.2	21.7
200QJ20-108/8	98-115	11	25.8
200QJ20-121/9	115-128	13	29.8
200QJ20-133/10	120-140	15	33.9
200QJ20-148/11	140-158	15	33.9
200QJ20-175/13	153-190	18.5	41.6
200QJ20-202/15	199-215	22	48.2
200QJ20-243/18	220-250	25	54.5
200QJ20-270/20	250-282	30	65.4
200QJ20-297/22	280-315	30	65.4	21/2
200QJ20-338/25	315-350	37	79.7
200QJ20-350/26	335-370	37	79.7
200QJ20-363/27	350-385	37	79.7
200QJ20-400/30	375-420	45	96.9
200QJ20-450/34	425-470	45	96.9
200QJ32-26/2	23-30	4	10.1
200QJ32-39-3	35-45	5.5	13.6
200QJ32-52/4	45-55	7.5	18
200QJ32-65/5	55-73	11	25.8
200QJ32-78/6	70-84	11	25.8
200QJ32-91/7	80-105	13	29.8
200QJ32-104/8	95-110	15	33.9
200QJ32-130/10	120-137	18.5	41.6
200QJ32-156/12	140-162	25	54.5
200QJ32-195/15	180-215	30	65.4
200QJ32-234/18	224-247	37	79.7
200QJ32-247/19	234-255	37	79.7





型号	扬程参考  使用范围  （M）	电机功率  （KW）	额定电流  （A）	出水管直径  （寸）
200QJ32-260/20	250-275	45	96.9	21/2
200QJ32-286/22	275-300	45	96.9
200QJ40-26/2	23-30	5.5	13.6
200QJ40-39/3	35-45	7.5	18
200QJ40-52/4	45-55	9.3	21.7
200QJ40-65/5	55-73	11	25.8
200QJ40-78/6	70-84	15	33.9
200QJ40-104-8	95-110	18.5	41.6
200QJ40-117/9	105-120	22	48.2
200QJ40-143/11	130-145	25	54.5
200QJ40-169/13	160-175	30	65.4
200QJ40-208/16	200-215	37	79.7
200QJ50-13/1	10-16	4	10.1	3
200QJ50-26/2	23-29	5.5	13.6
200QJ50-39/3	35-43	9.2	21.7
200QJ50-52/4	43-58	11	25.8
200QJ50-65/5	58-75	15	33.9
200QJ50-78/6	70-90	18.5	41.6
200QJ50-91/7	80-110	22	48.2
200QJ50-104/8	90-118	25	54.5
200QJ50-117/9	100-130	30	65.4
200QJ50-130/10	115-148	30	65.4
200QJ50-156/12	142-180	37	79.7
200QJ50-182/14	165-206	45	96.9
200QJ50-195/15	185-220	45	96.9
200QJ63-12/1	8-15	4	10.1
200QJ63-24/2	19-30	7.5	18
200QJ63-36/3	28-44	11	21.7
200QJ63-48/4	38-58	15	33.9
200QJ63-60/5	47-75	18.5	41.6
200QJ63-72/6	56-88	22	48.2
200QJ63-84/7	68-105	25	54.5
200QJ63-96/8	76-118	30	65.4
200QJ63-108/9	86-130	30	65.4
200QJ63-120/10	95-142	37	79.9
200QJ63-144/12	112-168	45	96.9
200QJ80-11/1	8-13	4	10.1	4
200QJ80-22/2	16-25	7.5	18
200QJ80-33/3	28-42	11	25.8
200QJ80-44/4	40-50	15	33.9
200QJ80-55/5	50-60	18.5	41.6
200QJ80-66/6	60-70	22	48.2
200QJ80-77/7	70-80	30	65.4
200QJ80-88/8	80-95	37	79.7
200QJ80-99/9	95-110	37	79.7
200QJ80-121/11	110-140	45	96.9
250QJ32-138/6	124-151	22	47.9	21/2
250QJ32-161/7	145-176	25	53.8
250QJ32-184/8	166-202	30	64.2
250QJ32-207/9	186-227	37	77.8
250QJ32-230/10	207-252	37	77.8
250QJ32-253/11	227-277	45	94.1
250QJ32-276/12	248-302	45	94.1
250QJ32-300/13	270-328	55	114.3	3
250QJ32-322/14	290-352	55	114.3
250QJ32-345/15	310-370	63	130.9
250QJ32-368/16	332-395	63	130.9

型号	扬程参考  使用范围  （M）	电机功率  （KW）	额定电流  （A）	出水管直径  （寸）
250QJ32-391/17	352-420	63	130.9	3
250QJ32-414/18	373-445	75	152.3
250QJ32-437/19	394-468	75	152.3
250QJ32-460/20	414-495	75	152.3
250QJ32-483/21	435-510	90	182.8
250QJ32-506/22	455-543	90	182.8
250QJ32-529/23	476-568	90	182.8
250QJ32-552/24	498-588	90	182.8
250QJ50-20/1	18-22	5.5	13.6
250QJ50-40/2	37-45	9.2	21.7
250QJ50-60/3	55-65	13	29.8
250QJ50-80/4	75-85	18.5	41.6
250QJ50-100/5	93-107	22	47.9
250QJ50-120/6	113-127	25	53.8
250QJ50-140/7	120-160	37	77.8
250QJ50-160/8	151/170	37	77.8
250QJ50-180/9	170-190	45	94.1
250QJ50-200/10	190-210	45	94.1
250QJ50-220/11	208-230	55	114.3
250QJ50-240/12	220-260	55	114.3
250QJ50-260/13	245-271	63	130.9
250QJ50-280/14	265-291	63	130.9
250QJ50-300/15	288-312	63	152.3
250QJ50-320/16	308-332	75	152.3
250QJ50-340/17	320-360	75	182.8
250QJ50-360/18	355-380	90	182.8
250QJ80-20/1	17-22	7.5	18	4
250QJ80-40/2	35/44	15	33.9
250QJ80-60/3	52-66	22	47.9
250QJ80-80/4	70-80	30	64.2
250QJ80-100/5	87-110	37	77.8
250QJ80-120/6	105-131	45	94.1
250QJ80-140/7	122-153	55	114.3
250QJ80-160/8	150/170	63	130.9
250QJ80-180/9	170-197	63	130.9
250QJ80-200/10	184-219	75	152.3
250QJ80-220/11	210-230	90	182.8
250QJ80-240/12	230-253	90	182.8
250QJ100-18/1	15-22	7.5	18
250QJ100-36/2	30-44	15	33.9
250QJ100-54/3	44-60	25	53.8
250QJ100-72/4	66-78	30	64.2
250QJ100-108/6	110-116	45	94.1
250QJ100-126/7	118-136	55	114.3
250QJ100-144/8	136-152	63	130.9
250QJ100-162/9	156-170	75	152.3
250QJ100-198/11	188-208	90	182.8
250QJ125-16/1	14-19	9.2	21.7	5
250QJ125-32/2	28-35	18.5	41.6
250QJ125-48/3	42-54	25	53.8
250QJ125-64/4	56-70	37	77.8
250QJ125-80/5	72-90	45	94.1
250QJ125-96/6	86-105	55	114.3
250QJ125-112/7	102-120	63	130.9
250QJ125-128/8	120-138	75	152.3
250QJ125-144/9	134-156	90	182.8
250QJ125-160/10	150-175	90	182.8
