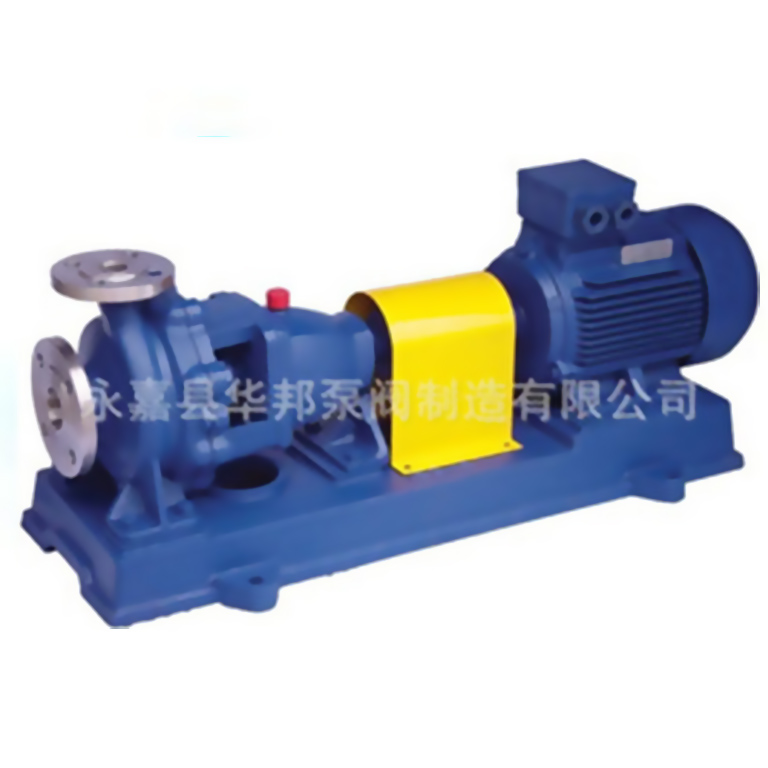

IH不锈钢化工泵

分享到：

IH不锈钢化工泵结构特点：

IH不锈钢化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

泵的旋转方向：

泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH不锈钢化工泵的轴封型式：

填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

IH不锈钢化工泵性能范围：

流量Q：6.3～400m3/h 扬程H：5～132m

转速n：2900、1450r/min 配带功率：0.55～110KW

进口直径：50～200mm *高工作压力：1.6Mpa

IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

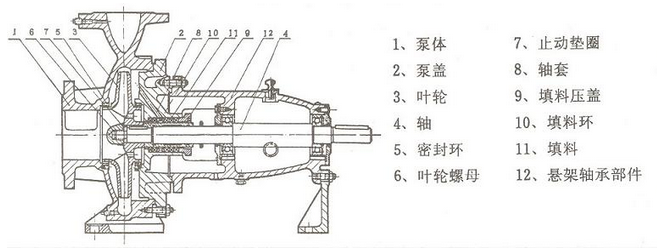

IH不锈钢化工泵结构图

性能参数



型 号 流量 (m3／h) 扬程 (m) 转速(r／min) 电机功 率 (kW) 口径（mm）
吸入 排出
IH50-32-125 12.5 20 2900 2.2 50 32
6.3 5 1450 0.55 50 32
IH50-32-160 12.5 32 2900 3 50 32
6 3 8 1450 0.55 50 32
IH50-32-200 12.5 50 2900 5.5 50 32
6.3 12.5 1450 0.75 50 32
IH50-32-250 12.5 80 2900 11 50 32
6.3 20 1450 1.5 50 2
IH65-50-125 25 20 2900 3 65 50
12.5 5 1450 0.55 65 50
IH65-50-160 25 32 2900 5.5 65 50
12.5 8 1450 0.75 65 50
IH65-40-200 25 50 2900 7.5 65 40
12.5 12.5 1450 1.1 65 40
1H65-40-250 25 80 2900 15 65 40
12 5 20 1450 2.2 65 40
1H65-40-315 25 125 2900 30 65 40
12.5 32 1450 4 65 40
IH80-65-125 50 20 2900 5.5 80 65
25 5 1450 0.75 80 65
IH80-65-160 50 32 2900 7.5 80 65
25 8 1450 1.5 80 65
IH80-50-200 50 50 2900 15 80 50
25 12.5 1450 2.2 80 50
IH80-50-250 50 80 2900 22 80 50
25 20 1450 3 80 50
IH80-50-315 50 125 2900 37 80 50
25 32 1450 5.5 80 50
IH100-80-125 100 20 2900 11 100 80
50 5 1450 1.5 100 80
IH100-80-160 100 32 2900 15 100 80
50 8 1450 2.2 100 80
IS100-65-200 100 50 2900 22 100 65
50 12.5 1450 4 100 65
IS1OO-65-250 100 80 2900 37 100 65
50 20 1450 5.5 100 65
IS100-65-315 100 125 2900 75 100 65
50 32 1450 11 100 65
1S125-100-20 200 50 2900 45 125 100
100 12.5 1450 7.5 125 100
IS125-100-250 200 80 2900 75 125 100
100 20 1450 11 125 100
IS125-100-315 200 125 2900 110 125 100
100 32 1450 15 125 100
IS125-100-400 100 50 1450 30 125 100
IS150-125-250 200 20 1450 18.5 150 125
IS150-125-315 200 32 1450 30 150 125
IS150-125-400 200 50 1450 45 150 125
IS200-150-250 400 20 1450 37 200 150
IS200-150-315 400 32 1450 55 200 150
IS200-150-400 400 50 1450 90 200 150





型 号 流量 (m3／h) 扬程 (m) 转速(r／min) 电机功 率 (kW) 口径（mm）
吸入 排出
IH50-32-125 12.5 20 2900 2.2 50 32
6.3 5 1450 0.55 50 32
IH50-32-160 12.5 32 2900 3 50 32
6 3 8 1450 0.55 50 32
IH50-32-200 12.5 50 2900 5.5 50 32
6.3 12.5 1450 0.75 50 32
IH50-32-250 12.5 80 2900 11 50 32
6.3 20 1450 1.5 50 2
IH65-50-125 25 20 2900 3 65 50
12.5 5 1450 0.55 65 50
IH65-50-160 25 32 2900 5.5 65 50
12.5 8 1450 0.75 65 50
IH65-40-200 25 50 2900 7.5 65 40
12.5 12.5 1450 1.1 65 40
1H65-40-250 25 80 2900 15 65 40
12 5 20 1450 2.2 65 40
1H65-40-315 25 125 2900 30 65 40
12.5 32 1450 4 65 40
IH80-65-125 50 20 2900 5.5 80 65
25 5 1450 0.75 80 65
IH80-65-160 50 32 2900 7.5 80 65
25 8 1450 1.5 80 65
IH80-50-200 50 50 2900 15 80 50
25 12.5 1450 2.2 80 50
IH80-50-250 50 80 2900 22 80 50
25 20 1450 3 80 50
IH80-50-315 50 125 2900 37 80 50
25 32 1450 5.5 80 50
IH100-80-125 100 20 2900 11 100 80
50 5 1450 1.5 100 80
IH100-80-160 100 32 2900 15 100 80
50 8 1450 2.2 100 80
IS100-65-200 100 50 2900 22 100 65
50 12.5 1450 4 100 65
IS1OO-65-250 100 80 2900 37 100 65
50 20 1450 5.5 100 65
IS100-65-315 100 125 2900 75 100 65
50 32 1450 11 100 65
1S125-100-20 200 50 2900 45 125 100
100 12.5 1450 7.5 125 100
IS125-100-250 200 80 2900 75 125 100
100 20 1450 11 125 100
IS125-100-315 200 125 2900 110 125 100
100 32 1450 15 125 100
IS125-100-400 100 50 1450 30 125 100
IS150-125-250 200 20 1450 18.5 150 125
IS150-125-315 200 32 1450 30 150 125
IS150-125-400 200 50 1450 45 150 125
IS200-150-250 400 20 1450 37 200 150
IS200-150-315 400 32 1450 55 200 150
IS200-150-400 400 50 1450 90 200 150



  • IH不锈钢化工泵

    华邦IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等
